Prominent GmbH
Innovation im Detail

Im Fokus des Entwicklungsprojekts für die ProMinent GmbH steht die Fördereinheit einer Schlauchpumpe und die Frage, wie sich der Schlauchwechsel grundlegend vereinfachen lässt. Ziel ist ein intuitiver, sicherer und schneller Ablauf mit möglichst wenigen Handgriffen.

Das entwickelte Wechselkonzept denkt den Aufbau der Fördereinheit neu. Die Lösung konnte über Schutzrechte abgesichert werden und schafft damit ein eigenständiges Differenzierungsmerkmal im Markt.

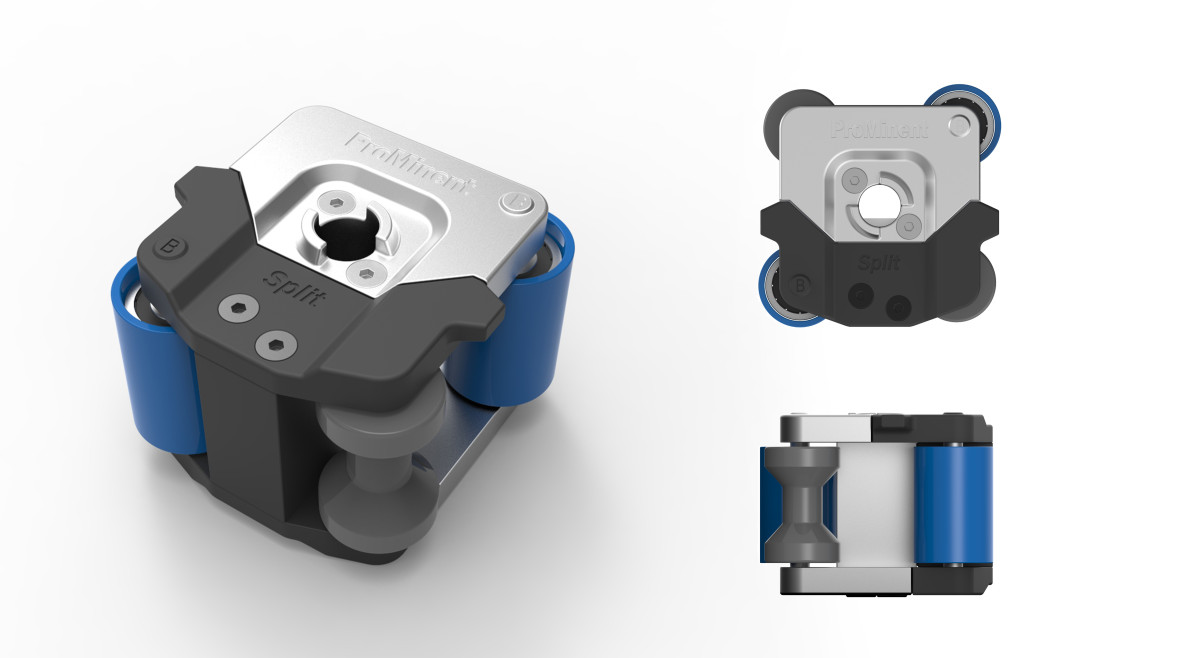

Eine zentrale Rolle im Wechselkonzept übernimmt der teilbare Rotor. Durch das Öffnen der Rotoreinheit wird der Pumpenschlauch unmittelbar zugänglich und kann einfach entnommen oder neu eingesetzt werden.

Ein konstruktives Prinzip, das die Komplexität des Schlauchwechsels deutlich reduziert und die Grundlage für einen intuitiven Bedienablauf schafft.

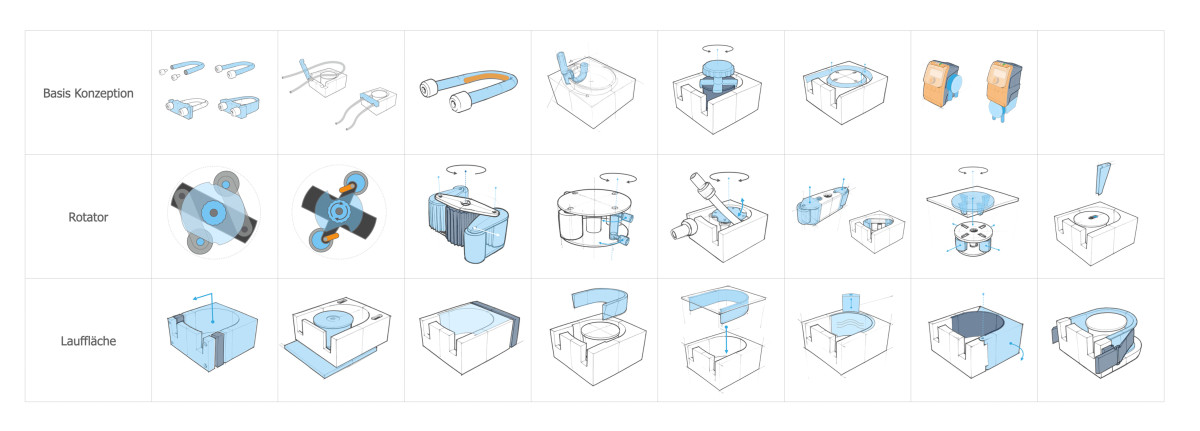

Am Anfang der Konzeptentwicklung steht die funktionale Zerlegung des Gesamtsystems. Einzelne Aufgaben und Funktionsbereiche lassen sich so zunächst unabhängig voneinander betrachten und gezielt neu denken.

Für jedes dieser Konzeptfelder entstehen unterschiedliche Lösungsprinzipien, die in einem morphologischen Kasten strukturiert und anschließend zu schlüssigen Gesamtkonzepten kombiniert werden. Funktionsprototypen helfen dabei, die vielversprechendsten Ansätze früh zu überprüfen, miteinander zu vergleichen und gezielt weiterzuentwickeln.

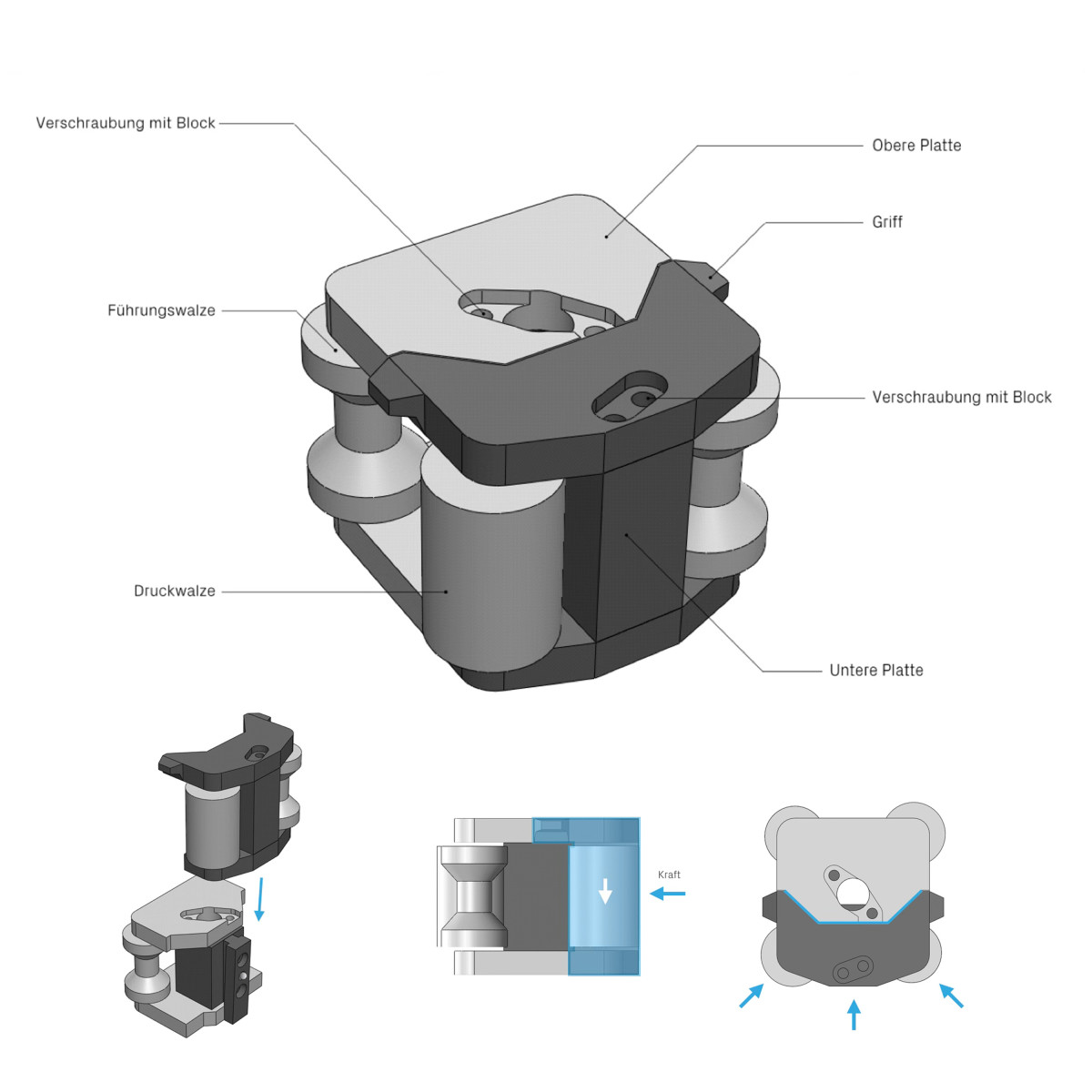

Ein klar geführter Menübefehl bringt den Rotor zunächst in die richtige Position, um einen Teil der Rotoreinheit zu entnehmen. Anschließend fährt der verbleibende Rotor in einen druckentlasteten Bereich und gibt den Schlauch vollständig frei. Statt den Schlauch wie bei herkömmlichen Systemen gegen den Anpressdruck einsetzen zu müssen, lässt er sich so einfach und drucklos wechseln. Das reduziert den Kraftaufwand und macht den Wechsel deutlich einfacher und sicherer.
